12轴运动控制卡：工业自动化高精度控制核心解决方案

引言：多轴协同控制的精密引擎

在高端智能制造领域，12轴运动控制卡代表着运动控制技术的顶尖水平。MC120-PCI运动控制卡以其12轴独立控制能力和卓越的性能表现，为多工序协同作业、复杂轨迹加工等高端应用场景提供了完美的解决方案。

采用X86架构CPU+高性能DSP+FPGA的三核协同架构，通过PCI总线实现与主机的高速数据交换。控制周期固定为1000μs，伺服控制周期同样为1000μs，确保12轴同步控制的精确性和实时性。

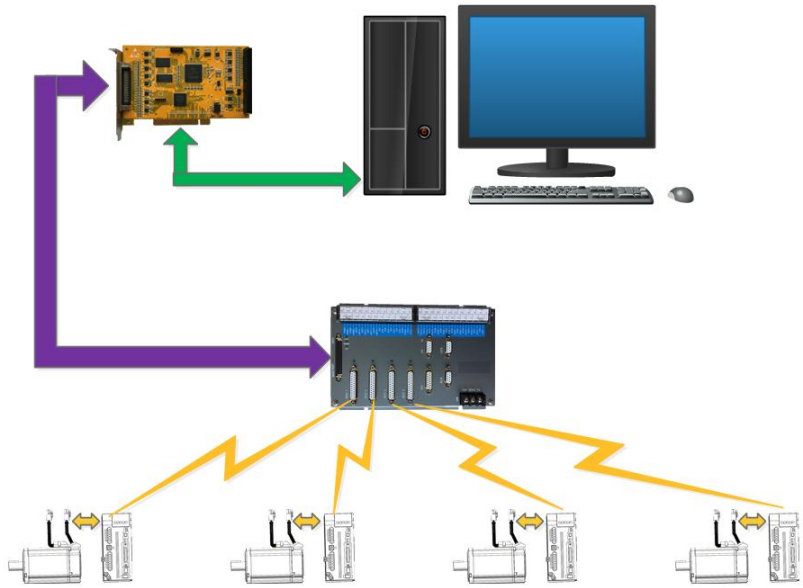

运动控制系统典型连接包括运动控制卡一套（十二轴控制卡一张，十二轴端子板一张，连接线二条）、+24V直流电源、伺服电机及驱动器、具有PCI接口的主机等关键组件。

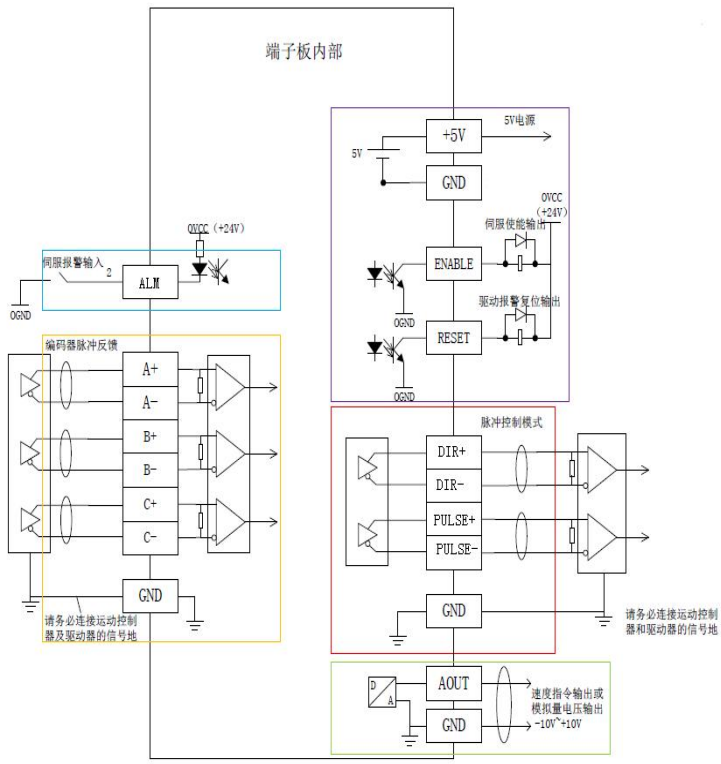

十二轴端子板提供完善的接口定义：

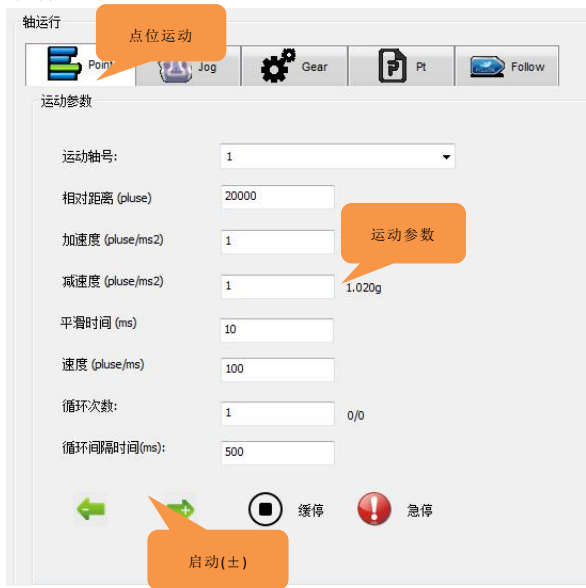

12轴运动控制卡支持点位运动、JOG运动、Gear运动、PT运动、Follow运动、插补运动等多种高级运动模式，满足不同场景的精密控制需求。

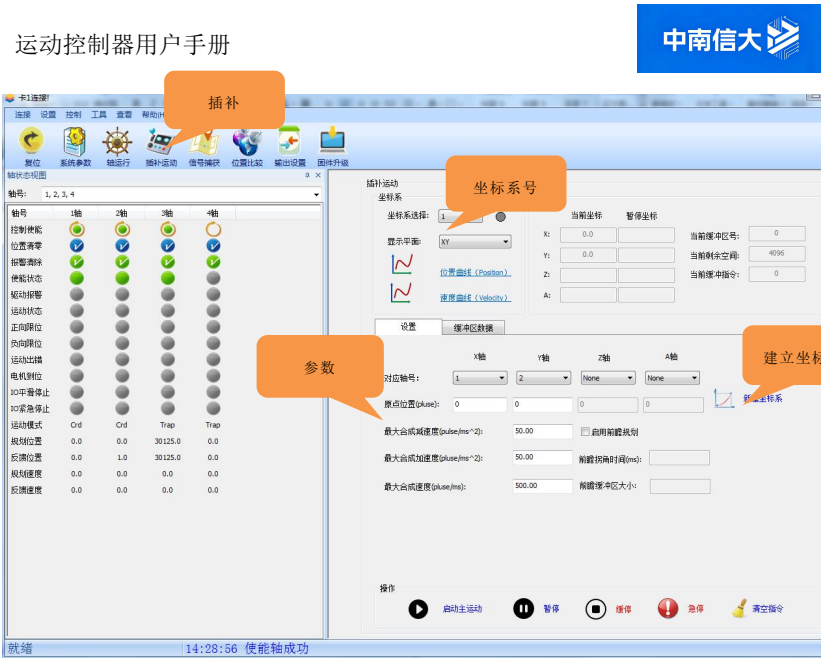

支持直线、圆弧、螺旋线等复杂插补运动，最多允许4个轴参与插补，分别对应X、Y、Z、A轴。用户可以根据需要建立多套坐标系，实现复杂的空间轨迹控制。

提供Windows系统下的函数库文件（lhmtc.dll），配套lhmtc.lib库文件和lhmtc.h头文件，支持用户快速进行二次开发。基于x86的开放开发平台具有灵活的二次开发优点，方便集成视觉应用。

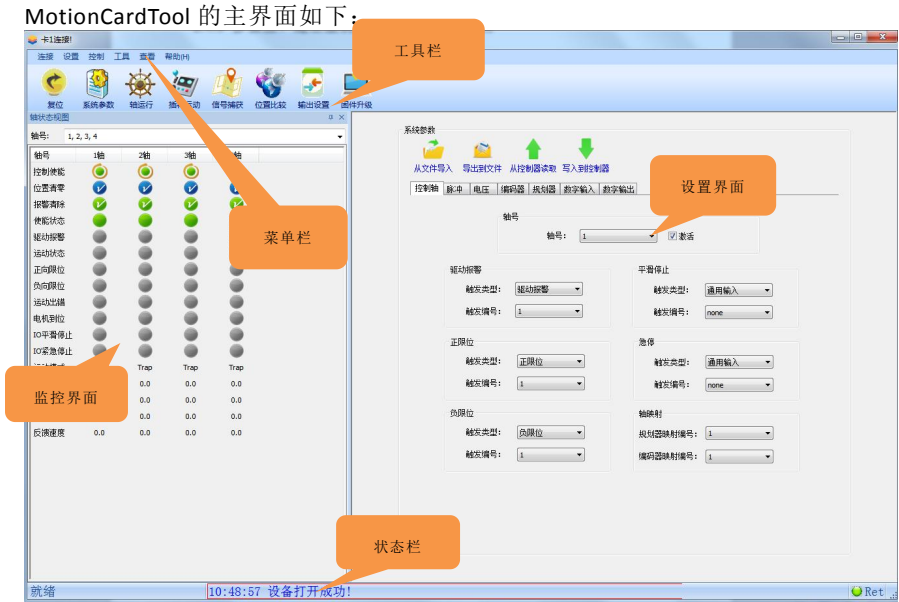

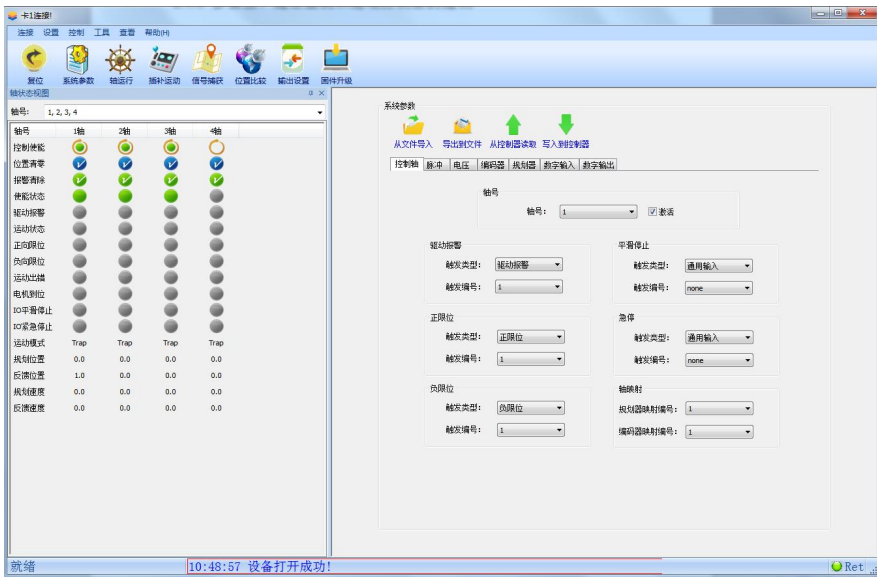

MotionCardTool调试软件提供全面的功能演示和系统调试能力，包括轴状态监控、IO视图显示、ADC数据采集、运动参数设置等核心功能。

按照开箱检查→工作环境准备→硬件安装→驱动安装→系统调试的标准流程，确保系统快速投入运行。具体的安装步骤包括：

提供编码器反馈测试、数字输入信号测试、数字输出信号测试、回零功能测试、位置比较功能测试等完整的调试方案，确保系统稳定可靠。

提供详细的用户手册、编程手册、典型接线图集，涵盖松下、三洋、安川、三菱、台达等主流驱动器的接线方案，降低系统集成难度。

中南信大12轴运动控制卡以卓越的技术性能、完善的功能配置、可靠的系统稳定性，为工业自动化领域提供了高端的多轴控制解决方案。在智能制造转型升级的关键时期，该方案将助力企业实现设备升级、工艺优化、效率提升，推动制造业向智能化、精密化方向发展。

随着工业4.0的深入推进，12轴运动控制卡将在更多高端制造领域发挥重要作用，为中国智能制造贡献力量。
